【XED百科】深圳小耳朵電源PoE交換機接口及連線方式

發布日期: 2016-10-14 10:35:40 信息來源: XED電源

前一段時間詳細介紹POE交換機,但是沒有系統講,局域網交換機的各種接口和連線方式,交換機是作為局域網的集中連接設備,它的接口類型是隨著各種局域網和傳輸介質類型的發展而變化的,為了滿足各種網絡功能,交換機的接口類型非常豐富。

1.RJ-45接口

RJ-45接口是交換機常用的接口,它是屬于雙絞線以太網接口類型,支持10兆和100兆自適應的網絡連接速度。RJ-45接口的外觀都是完全一樣的,RJ-45插頭只能沿固定方向插入,設有一個塑料彈片與RJ-45插槽卡住以防止脫落。

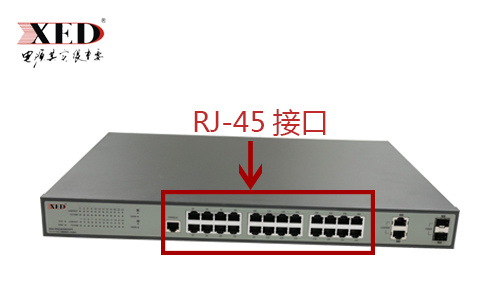

小耳朵電源PoE交換機RJ45接口

2.AUI接口與BNC

AUI端口是用來與粗同軸電纜連接的接口,它是一種“D”型15針接口,這是總線型網絡中是一種比較常見的端口之一,也是早期網卡的接口與集線器/交換機相連組成的網絡,現今一般用不上。

小耳朵電源PoE交換機AUI接口

3.SC光纖接口

SC光纖接口與RJ-45接口看上相似,但是SC光纖接口更扁,其主要的區別在于里面的觸片——8條細的觸銅片是RJ-45接口,而單一的觸銅片就是SC光纖接口。

SC光纖接口,插拔操作方便,介入損耗波動小,抗壓強度較高,安裝密度高。所以SC光纖接口主要用于局域網交換環境中,高性能千兆POE交換機就使用這種接口。

PoE交換機光纖接口

4.FDDI接口

FDDI是目前成熟的LAN技術中傳輸速率最高的一種,具有定時令牌協議的特性,支持多種拓?fù)浣Y(jié)構,傳輸媒體為光纖。

光纖分布式數據接口(FDDI)是由美國國家標準化組織(ANSI)制定的在光纜上發送數字信號的一組協議。FDDI使用雙環令牌,傳輸速率可以達到100Mbps。

由于FDDI作為傳輸方式具有容量大、傳輸距離長、抗干擾強等優點,使得FDDI接口常用于校園網或多建筑物網絡分布的環境,F(xiàn)DDI接口在千兆POE交換機比較常見。

PoE交換機FDDI接口

POE交換機連接方式

POE交換機在實際應用中,還是一個很挑剔的紳士,并不是即插即用。如果遇到你的設備與POE交換機不兼容怎么辦,或者想升級傳統POE交換機怎么辦?小編,總結以下4種情況:

1.交換機和終端都支持POE

兩邊都支持POE功能,就把POE交換機直接通過網線接到終端(無線AP、網絡攝像機)上,但是需要注意使用網線是否標準,這也會影響POE功能的使用的。

2.交換機支持POE,可是設備卻不支持

如果遇到這個情況,需要使用到POE分離器。POE交換機先于POE分離器相連接,再與終端設備連接,而POE分離器在其中起到將電源分離成數據信號和電力。POE分離器會有兩根輸出線,一根是電力輸出線,一根是網絡數據信號輸出線(也就是網線)。

小耳朵電源PoE交換機連接方式

3.交換機不支持POE,終端支持POE

交換機不支持POE功能的情況下,需要用到POE供電器。POE交換機先接到POE供電器在接到受電設備,POE供電器將電力加到網線上之后傳輸給終端。這種方案利于擴展原有的布線網絡,對原有網絡沒有影響。

交換機連接方式

4.交換機和終端都不支持POE

兩者都不支持的情況下,如果你還是想實現POE,那就交換機出來接POE供電器,再接POE分離器,最后傳輸給終端。
